微型环境空气质量监测系统解决方案｜RA600-A8 网格化监测

解决方案 · 微型空气质量监测站

◆前言

随着我国城市化进程加速，大气污染呈现复合型、区域性、流动性特征。传统大尺度、稀疏布点的空气质量监测模式，已难以满足精细化治理需求。

生态环境部明确提出“构建天地一体化监测网络，推进城市空气质量监测向街道、社区延伸”的要求，微型空气站网格化监测应运而生——高密度、低成本、易部署。

睿安环境 RA600-A8 型微型环境空气质量监测系统，集激光散射、电化学、PID 光离子检测技术于一体，支持多参数同步监测与云端智能校准，为城市街区、工地、园区、道路、港区等多场景提供精细化管控手段。

PART1产品详解：RA600-A8 微型空气监测站

▎产品概述

微型环境空气质量监测系统（RA600-A8）是一款基于激光散射、电化学、PID 光离子检测技术的一体化网格化监测设备。设备集成动态除湿、双级过滤、鞘气保护、主动泵吸采样功能，适配城市街区、工地、园区、道路、港区等多场景网格化监测，是实现精细化空气质量管控的核心感知终端。

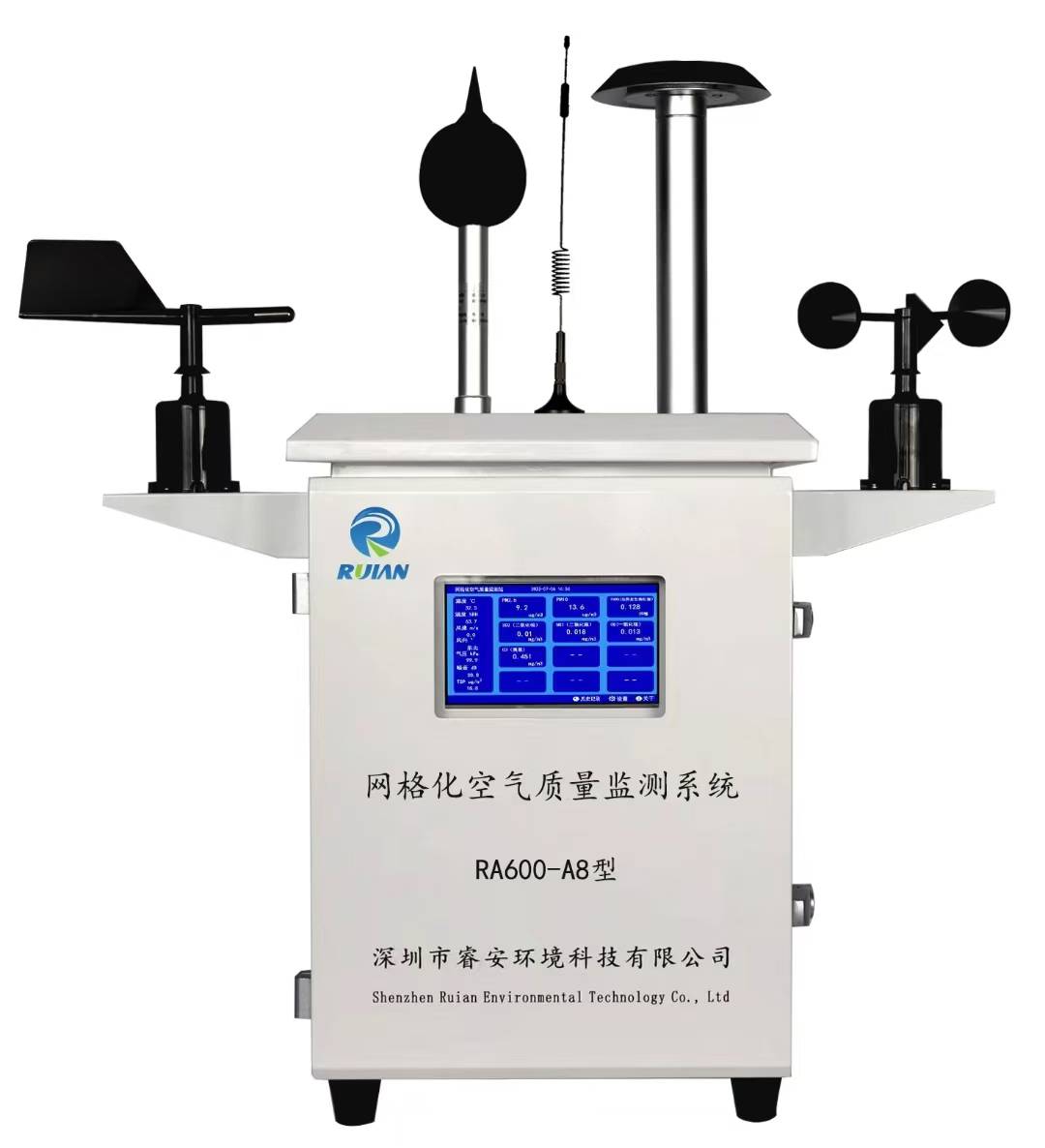

RA600-A8 微型环境空气质量监测站（高清触摸屏 + 气象模组）

▎核心监测参数

颗粒物：PM1.0、PM2.5、PM10、TSP

气体污染物：SO₂、NO₂、CO、O₃、TVOC

环境气象参数：温湿度、风速、风向、气压、噪声、雨量

▎结构与防护设计

设备采用主动泵吸式采样，响应速度快、数据稳定性强。配备双级过滤杂质系统、气路分离结构、鞘气防尘保护，有效防止粉尘、雨水、异物进入气路与传感器。

整机具备防风、防水、防雷、防腐能力，耐高低温，可长期稳定运行于户外复杂工况。气象模组模块化设计，拆装便捷，后期维护简单。

▎资质与运维保障

设备颗粒物监测单元具备 CPA 计量认证及全套权威检测报告，监测数据合规有效，可用于环保考核、溯源取证、执法依据。支持云端远程升级、远程诊断、远程运维，大幅降低现场运维成本。

▎监测原理

数据采集与存储：分钟级高频采集，本地存储与云端同步双备份；支持断电数据保护，本地存储周期超 3 个月，可导出数据报表。

监测与采样：泵吸式主动采样，搭载两级过滤、鞘气 + 气路双重防护，阻挡杂质堆积损耗传感器与气泵。

精准补偿校准：内置温湿度、交叉干扰补偿算法；云端智能校准可自动修正温湿度干扰、零点漂移、跨度偏移、气体交叉干扰，无需频繁现场人工校准。

通讯、定位与远程运维：内置 4G 全网通传输模块与 GPS 定位，数据实时上传市 / 区级环保监管平台，支持电脑端、手机端多终端同步查看。

硬件控制：单片机搭配网络通讯架构，集成多重数据存储机制；运行稳定、精度高、操作简单，气路与气象部件易维护。

▎三种检测原理

激光散射原理（颗粒物）：内置高精度激光传感器发射稳定激光照射采样气流，颗粒物产生散射光，光电探测器采集光信号变化，通过自研算法精准换算 PM1.0、PM2.5、PM10、TSP 浓度。

电化学检测原理（常规气体）：针对 SO₂、NO₂、CO、O₃ 四项国标气体，目标气体进入感应电极后发生电化学反应产生微弱电流，系统按信号强度计算浓度。

PID 光离子化原理（TVOC）：紫外灯将空气中 VOCs 分子电离形成微弱电流，精准判定 TVOC 浓度；灵敏度高、响应快、无催化燃烧风险。

▎与同类设备的差异

传统国控、省控大型监测站建设成本高、周期长、布点稀疏，仅能反映城市宏观空气质量。微型网格化空气站针对性解决传统监测短板，实现全域精细化感知。

四参数同步输出：PM1.0 / PM2.5 / PM10 / TSP 一次测全，无需多台拼装。

粒径校准能力：支持 ≥0.3μm 粒子粒径与粒子数校准，数据可比性更强。

气体算法补偿：温湿度干扰、零点漂移、跨度偏移、交叉干扰自动修正。

云端智能校准：远程完成校准与诊断，大幅减少现场人工维护。

PART2案例落地：街区网格化监测的五种布点法

▎案例背景

街区是城市大气治理的核心末梢，污染源分散、工况复杂。餐饮油烟、机动车尾气、工地扬尘、工业排放等面源污染交织，传统稀疏布点的大型监测站无法精准捕捉街道级污染动态。

▎五种布点方法

网格布点法：将监测区域划分为 500m–2000m 均匀网格，在网格交点或中心布设点位；适用于居民区、城区街道、均匀污染区域，实现全域均匀覆盖、无盲区监测。

同心圆布点法：以集中污染片区、工业聚集区为中心向外辐射同心圆与射线，在交点布设；适合多源叠加、污染集中区域，精准捕捉污染扩散趋势。

扇形布点法（下风向追踪）：以单点高架污染源、重点企业排气口或主干道为顶点，沿主导风向扇形区域分层布设；适用于工业区、交通干道等线性污染源追踪。

综合场景布点法：综合运用网格固定点、主干道追踪、工地加密、餐饮集聚区重点监测，构建“网格 + 线性 + 面源”三位一体立体监测网络。

固定 + 移动互补：固定式微站负责 24 小时常态化监测；车载、便携式移动微站针对投诉热点、突发污染、临时巡查区域动态补测。

跨境边境立体网格化监测项目现场

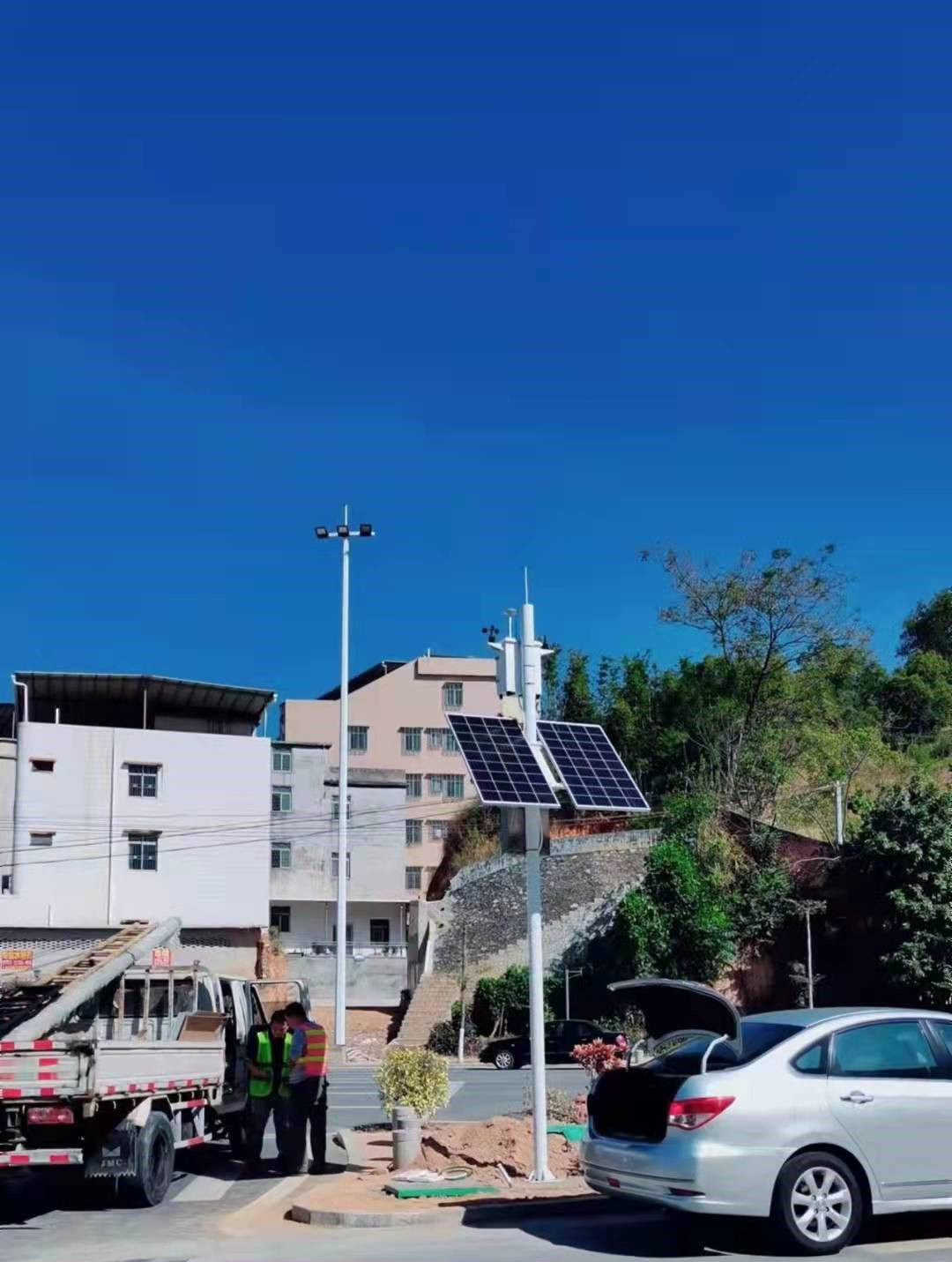

网格布点法示意图

▎标准化布点要求

全域环境网格：网格边长不大于 2km，均匀布设，全面反映辖区空气质量底数与变化趋势。

道路交通网格：布设于主干道、车流密集路段、交通拥堵节点，重点监测机动车尾气与道路扬尘。

▎现场案例

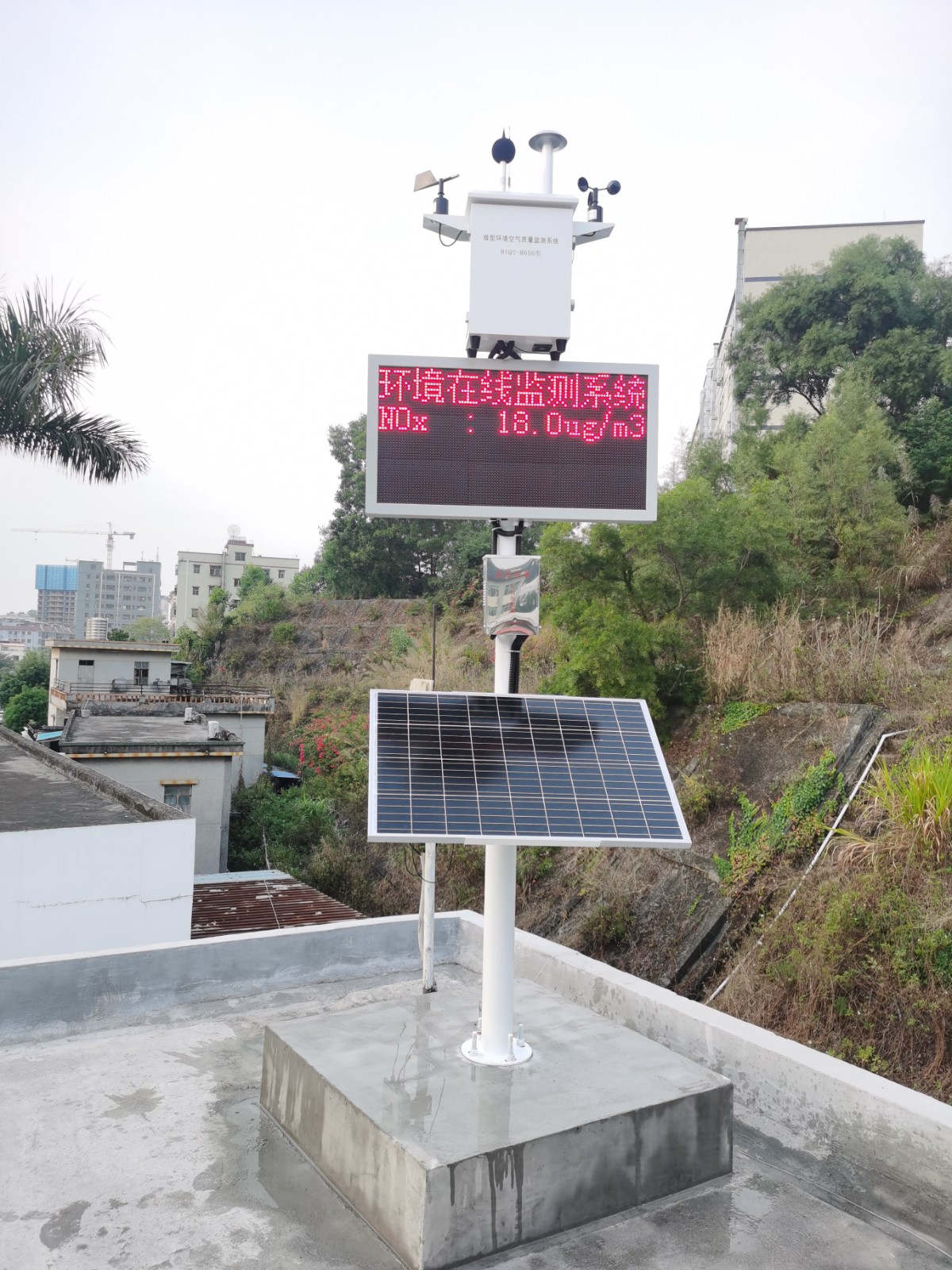

案例一 · 超大城市核心区网格化监测：核心城区无工业重源，污染以餐饮油烟、机动车、工地扬尘为主，原有国控点位无法反映街道级真实污染。新增 27 台区级微站，全覆盖 14 个街镇，商业密集区、老城区、风向敏感区重点加密，太阳能 + 4G 无人值守运行。建成“国控 + 市控 + 区控”三级感知网络，实现分钟级预警、精准溯源、快速处置。
